三思試驗機鋁箔拉伸試驗方案

試驗方案：鋁箔拉伸試驗方案
計算標準：GB/T 228.1-2021
試驗速度：5 mm/min
試驗日期：2023-04-11
原始標距：50 mm
送樣單位：山東某新型彩鋁公司（出口產(chǎn)品）
試驗設備：三思泰捷CMT1103型電子萬能試驗機

備注：該新型彩鋁有限公司公司經(jīng)營范圍包括：鋁箔、鋁板、彩涂鋁卷、鋁天花板、鋁扣板、鋁單板、鋁塑板的加工、銷售等，是一家出口型的制造業(yè)企業(yè)。

試驗數(shù)據(jù)：

    寬度    厚度    最大力    抗拉強度    屈服強度Rp0.2    彈性模量    斷裂伸長率
單位    mm    mm    N    MPa    MPa    MPa    %
試樣1    15.5    0.05    166.3    214.6    181.1    36279.5    3.7
試樣2    15.5    0.05    162.5    209.6    174.2    35269.4    3.2
試樣3    15.5    0.05    169.6    218.9    175.4    33219.1    3.4
試樣4    15.5    0.05    169.1    218.2    164.7    27642.9    4.1
試樣5    15.5    0.05    168.4    217.3    183.4    36158.8    3.3
試樣6    15.5    0.05    172.8    223.0    188.7    37146.4    3.4
平均值    --    --    168.1    216.9    177.9    34286.0    3.5

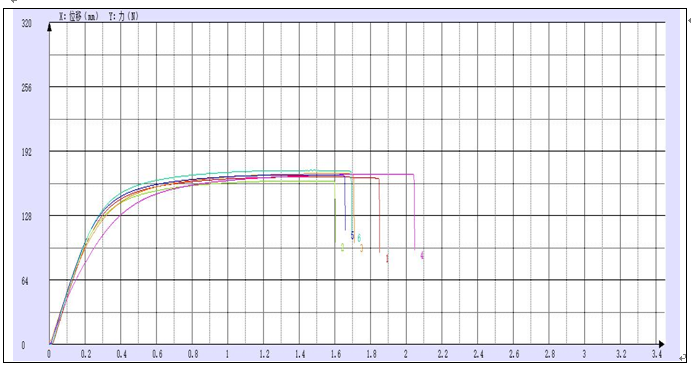

試驗曲線：

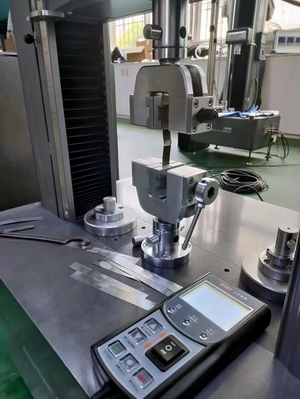

試驗現(xiàn)場圖：
